Microzoneamento Sísmico em São Luís: Mapa Local de Resposta do Solo

São Luís assenta sobre um pacote sedimentar da Bacia de Barreirinhas, com intercalações de arenitos, siltitos e argilitos da Formação Itapecuru. A ilha tem lençol freático elevado, comumente entre 1,5 m e 3,0 m de profundidade. Essa condição saturada amplifica ondas sísmicas em frequências baixas. O microzoneamento sísmico resolve essa incerteza. Medimos a velocidade de cisalhamento (VS) in situ. Classificamos o perfil segundo a NBR 15421:2006 e os critérios do NEHRP. O mapa resultante orienta desde fundações simples até o detalhamento de espectros de projeto. Para empreendimentos na região do Cohama, onde a espessura de sedimentos moles supera 40 m, combinamos o microzoneamento sísmico com dados de sondagens SPT para calibrar a resistência à penetração com os módulos dinâmicos reais.

A classificação VS30 em solo saturado de São Luís cai frequentemente para a classe D ou E, exigindo espectros de projeto específicos.

Metodologia e escopo

A expansão urbana de São Luís a partir dos aterros sobre manguezais na faixa costeira gerou um cenário geotécnico complexo. O aterro hidráulico e os depósitos de argila orgânica mole amplificam as acelerações em superfície. A caracterização do microzoneamento sísmico se apoia em três pilares. Primeiro: levantamento geofísico ativo com ondas de superfície (MASW). Segundo: refração sísmica para definir a topografia do embasamento. Terceiro: medição de período fundamental do solo com sísmica passiva (HVSR). Cruzamos essas camadas com a geologia local. O resultado é um mapa de isoacelerações específico para os bairros de São Luís. Aplicamos a classificação de sítio conforme a Tabela 3 da NBR 15421.

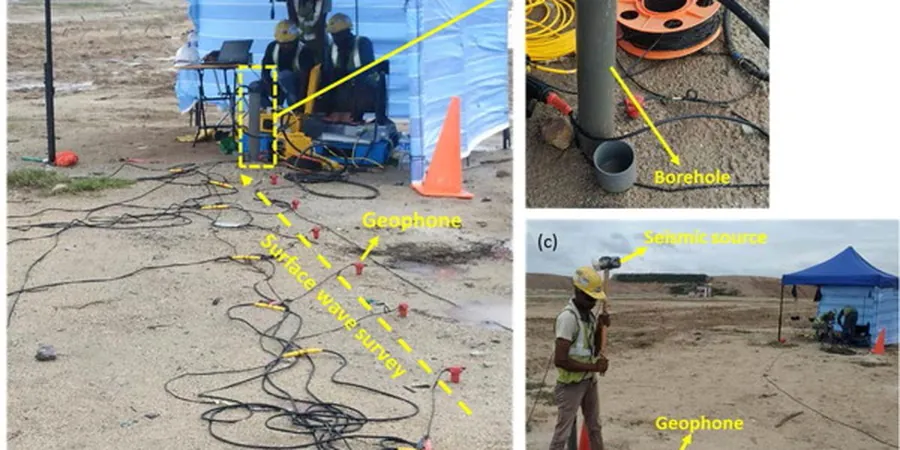

Ensaio MASW ativo: Perfil VS até 30 m de profundidade, ideal para terrenos planos na Ilha.
Medição HVSR: Período fundamental do solo, crucial em áreas de aterro sobre mangue.
Refração sísmica: Mapeamento da rocha sã, definindo a profundidade do bedrock para o modelo geotécnico.

Considerações locais

Um edifício de 15 pavimentos na Avenida dos Holandeses, projetado com espectro de norma genérico, apresentou recalques diferenciais no primeiro ano. A investigação revelou argila mole saturada com Vs inferior a 150 m/s nos primeiros 18 m. O sítio era classe E. O espectro de projeto original subestimava as acelerações em 40%. O reforço estrutural custou mais que o dobro do valor do microzoneamento sísmico preventivo. Em São Luís, o descarte do estudo de sítio leva a dois modos de falha: amplificação excessiva da aceleração espectral em períodos altos e recalques por degradação de rigidez cíclica em argilas. A NBR 15421 exige espectro elástico específico para sítios classe D, E e F. Ignorar essa exigência invalida a análise estrutural.

Parâmetros técnicos

Parâmetro	Valor típico
Norma base	NBR 15421:2006
Parâmetro medido	Velocidade de cisalhamento (Vs)
Profundidade de investigação	30 m (Vs30)
Classificação do sítio	A (rocha) a F (solo mole), conforme NEHRP
Método ativo	MASW, ReMi, refração sísmica
Método passivo	HVSR (microssismos), SPAC
Frequência de interesse	0,2 a 20 Hz
Aplica-se a	NBR 6122:2019 (fundações), NBR 15421

Serviços técnicos associados

Classificação de Sítio VS30

Determinação da velocidade média de ondas cisalhantes nos 30 m superiores. Relatório com classe de sítio conforme NBR 15421 e NEHRP.

Análise de Efeito de Sítio 1D

Simulação da propagação de ondas SH no perfil de solo. Geração de espectro de resposta específico para a obra.

Mapa de Isoacelerações

Elaboração de mapa urbano com acelerações horizontais para diferentes períodos de retorno. Apoio ao planejamento municipal em São Luís.

Perguntas frequentes

Qual a diferença entre o microzoneamento sísmico e o mapa nacional de sismos?

O mapa nacional (NBR 15421) fornece a aceleração de referência na rocha. O microzoneamento sísmico calcula a amplificação local do solo. Em São Luís, a camada de argila saturada pode multiplicar a aceleração por 2,5 em relação à rocha.

Em quais bairros de São Luís o microzoneamento sísmico é mais crítico?

Bairros sobre aterro hidráulico ou manguezais, como áreas do Cohafuma, Renascença e adjacências ao Rio Anil. A espessura de solo mole e a presença de lençol freático alto amplificam ondas de período longo.

O ensaio MASW funciona em terrenos com aterro irregular?

Sim, desde que a superfície seja regularizada. Utilizamos acoplamento dos geofones com base metálica sobre o aterro. Para profundidades acima de 30 m, combinamos MASW com análise passiva (HVSR) para estender o perfil VS.

Qual o custo médio de um estudo de microzoneamento sísmico em São Luís?

O valor parte de $100.000, variando conforme o número de linhas sísmicas, a profundidade de investigação e a necessidade de ensaios passivos complementares. Cada projeto recebe uma proposta técnica ajustada à área de estudo.
